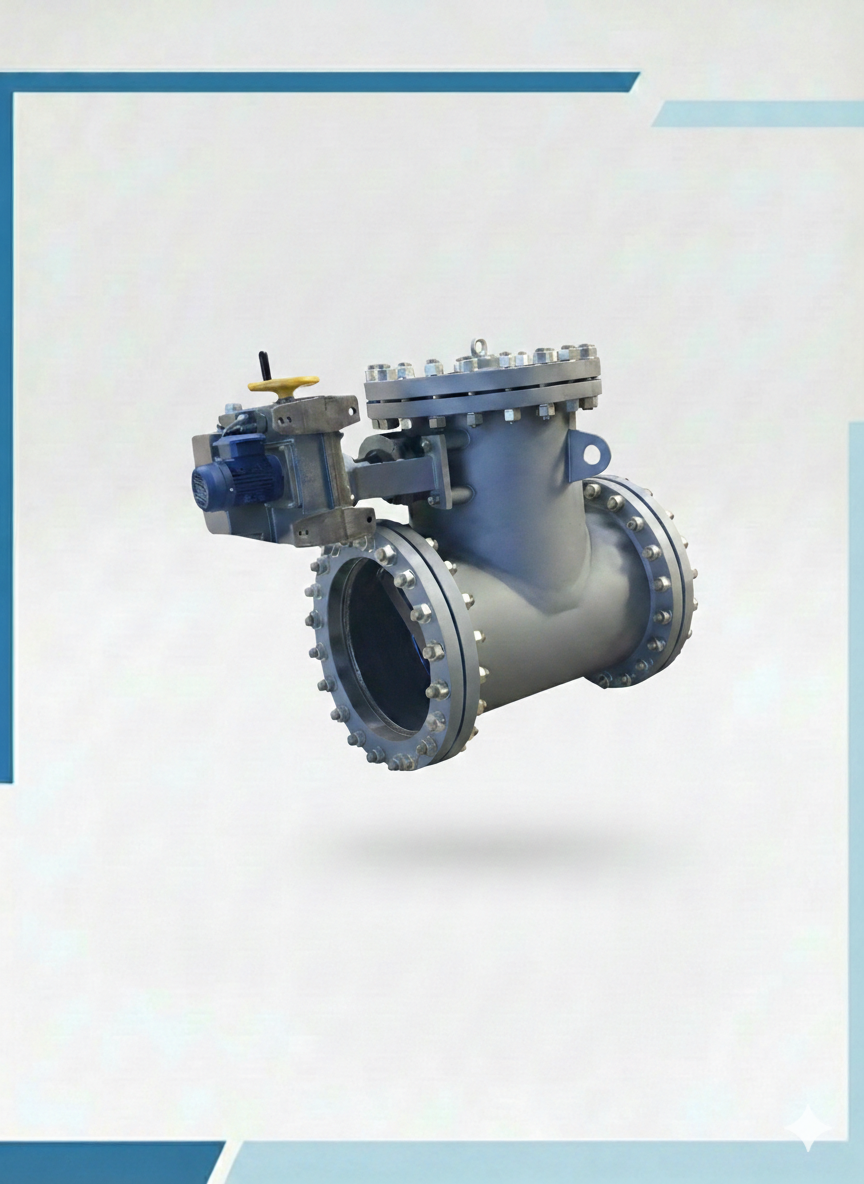

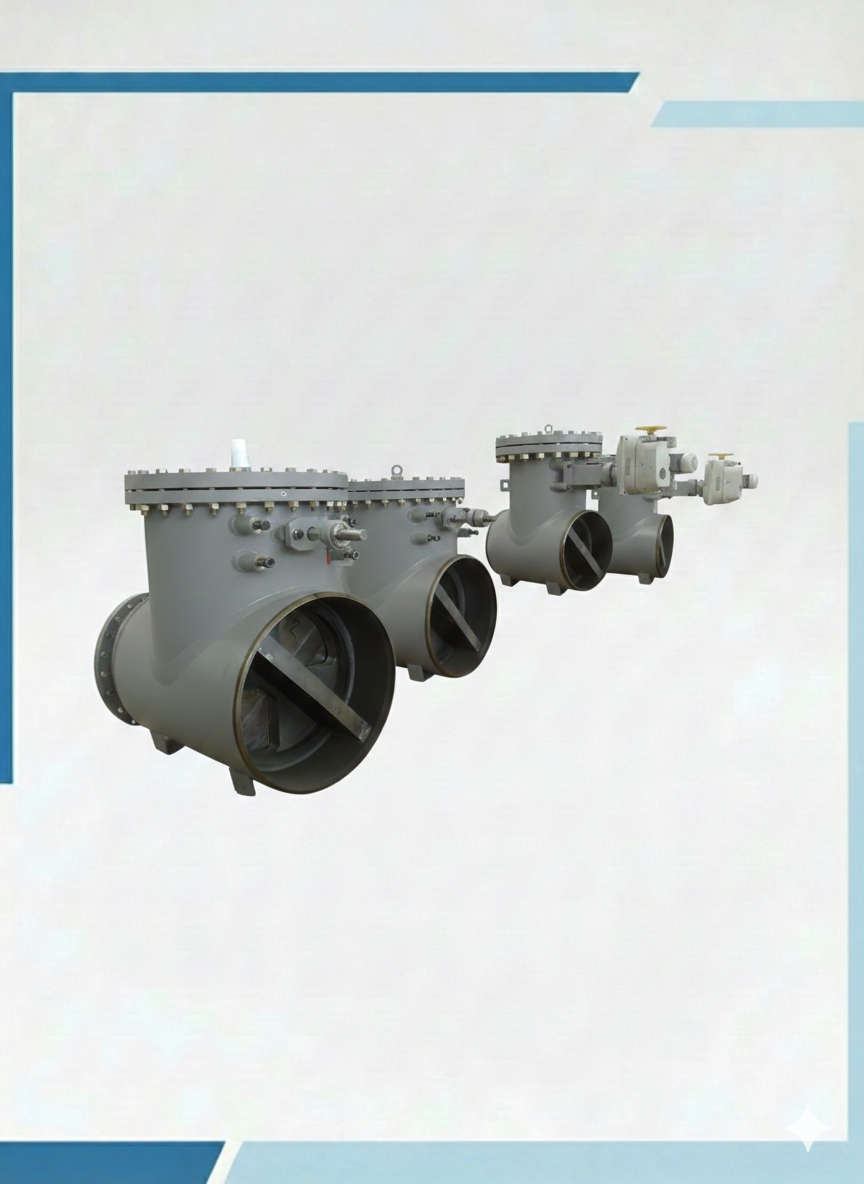

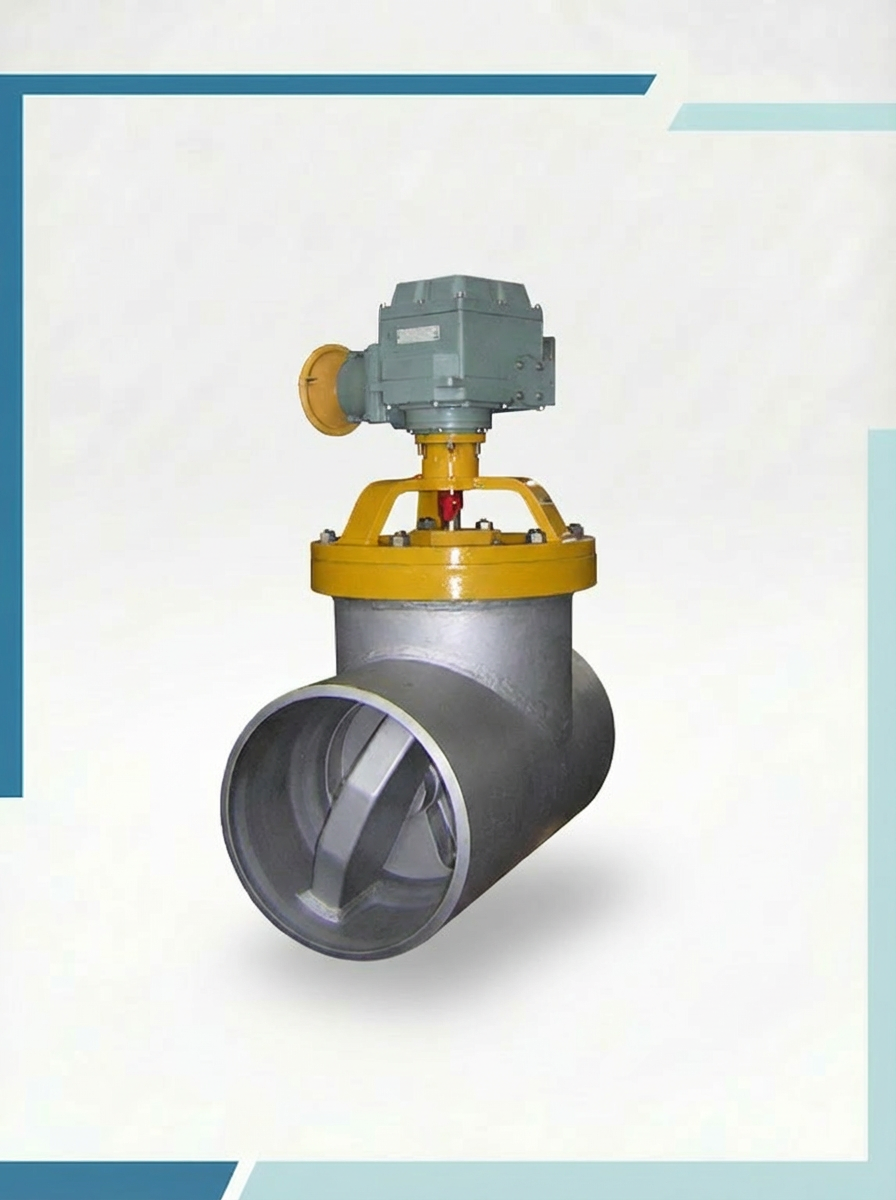

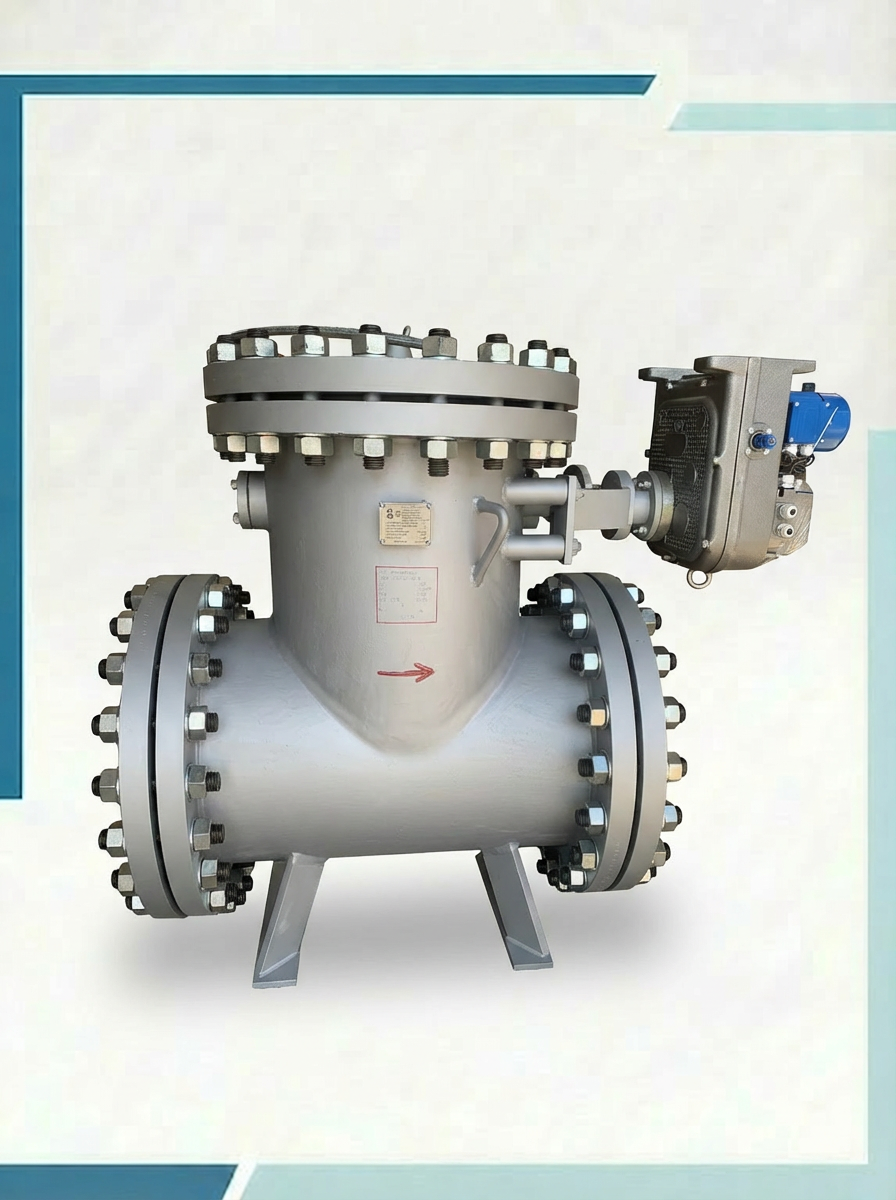

Клапаны запорно-регулирующие дисковые поворотные осевые КРЗдо

Клапаны разработаны для использования в качестве регулирующих устройств, конструкция которых позволяет без помощи байпасных клапанов во всем диапазоне открытия обеспечивать устойчивую, близкую к линейной или равнопроцентную характеристику регулирования давления и расхода в различных условиях работы: с жидкостями, паром, газообразными, агрессивными и др. средами.

Затвор клапана состоит из дискового седла и золотника, изготовленного в виде лепестков, которые поворачиваясь вокруг оси, скользят по седлу, открывая профилированные отверстия. Плотное прилегание к седлу притёртых поверхностей золотника, имеющего острые кромки в ходе цикла «закрыто-открыто», производят самоочищение поверхности, вследствие чего не происходит задиров и заклиниваний, даже со средами, содержащими загрязнения в виде твердых частиц. Саморазгруженное жесткое золотниковое устройство не вызывает вибрацию даже при больших перепадах давления. При любой степени открытия пропускных отверстий всегда сохраняется   небольшое усилие прижатия золотника к седлу, обеспечивая работу клапана практически без трения и износа, что позволяет использовать приводы малой мощности. Седло и золотник изготавливаются из износостойких материалов или имеют специальную наплавку (в зависимости от условий работы), рабочие поверхности запорного органа у клапана такой конструкции надежнее и долговечнее, чем у клапанов клеточного, игольчатого и шиберного типа. Шпиндель изготавливается из коррозионностойкой и закалённой стали.

КРЗдо имеют осесимметричное расположение золотника и обеспечивают прямоточное прохождение среды. При той же пропускной способности масса значительно ниже аналогов. Трущиеся поверхности шпинделя работают в смазке. Клапан не требует частого технического обслуживания. Люфт от запорного органа к датчику положения исключён. Для защиты от кавитационного размыва проточная полость за затвором, при необходимости, изготавливается из нержавеющей стали.

Для работы на критические параметры в клапане могут применяться одно или более дросселирующих устройств.

Срок до первого профилактического осмотра - не менее 6 лет, срок службы - не менее 30 лет. Быстросъемное седло с золотником и несложная конструкция делают клапан предельно простым в обслуживании и ремонтопригодным в условиях небольшой ремонтной службы.
